單相、三相導軌式電表選型指導

目前終端電能計量表的安裝普遍采用傳統壁掛式的安裝方式，存在體積大，安裝不方便的缺點。而導軌式安裝電表采用模數化設計，具有體積小，易安裝，易組網等優點，易于實現終端電能計量，便于用電回路加裝電度表的改造。

浙江智電導軌式安裝電能表，它用于380V/220V/100V/57.7V，采用標準DIN35mm導軌式安裝，結構模數化設計，寬度與微型斷路器匹配，可方便安裝于照明箱內。

電表采用LCD顯示，測量電能及其它電參量，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能。可用RS485通訊接口與上位機實現數據交換。

導軌式安裝電能表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215、GB/T 17883和電力行業標準DL/T614對電能表的各項技術要求，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。

導軌式安裝電能表由于其微型化的結構，可方便其與微型斷路器一起使用，安裝于終端配電箱箱內。為低壓終端的電能計量提供了有效的解決方案。可廣泛應用于樓宇、商場、會展中心、學校、、港口及工廠等。

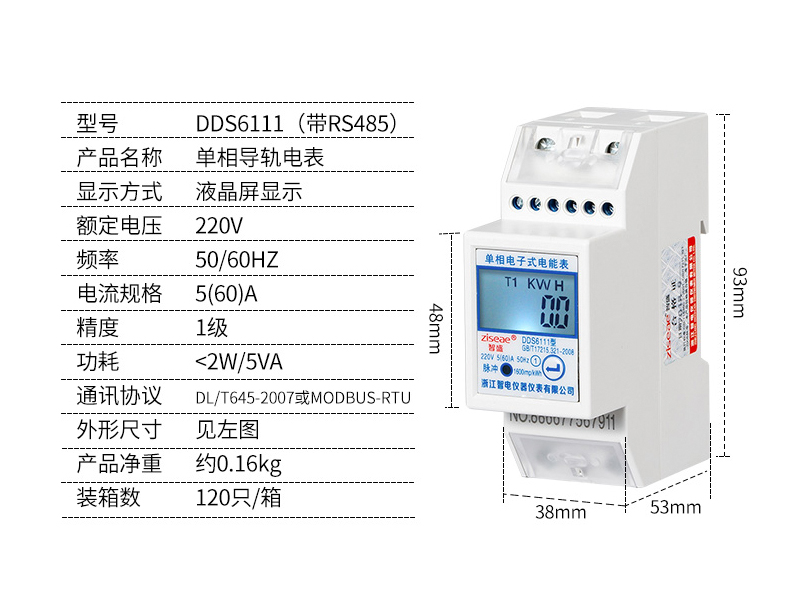

一、DDS6111-2（RS485)單相導軌式電能表的選型如下：

1、計量功能：電量，電流，電壓，功率等功能。

2、采用高品質計度器顯示累計電量(6+1位)，顯示清晰鮮艷直讀性好。

3、電能計量脈沖發光二極管指示(紅)。

4、采用光電隔離的無源脈沖輸出接口，方便校表及脈沖數據采集。

5、采用高品質長壽命電子器件，寬負荷，過載能力強，精度高，低功耗，誤差曲線平直，長期工作不需調校。

6、良好的防潛動邏輯設計，當電壓回路加115%的參比電壓，電流回路無電流時，電能表無脈沖輸出。

7、具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議支持DL/T645-2007或Modbus-RTU協議

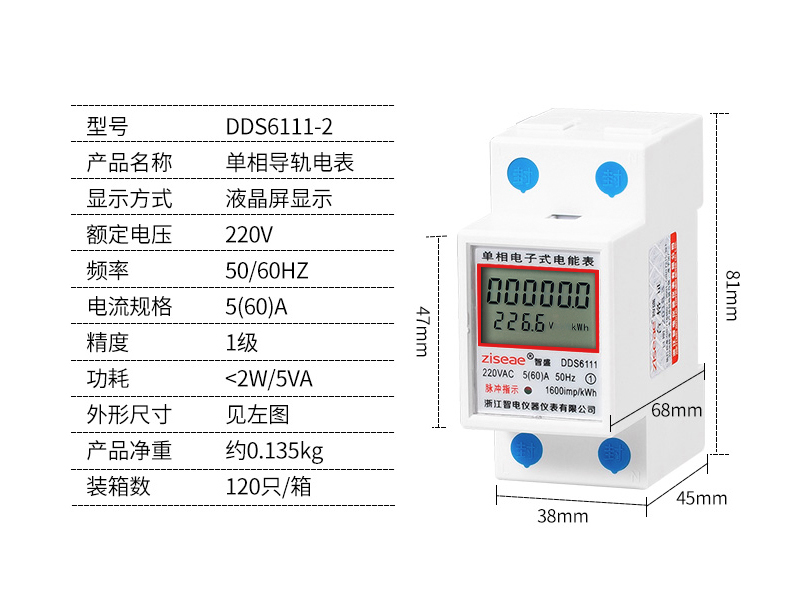

二、DDS6111-2單相導軌式電能表的選型如下：

1、計量功能：電量，電流，電壓，功率等功能。

2、采用高品質計度器顯示累計電量(6+1位)，顯示清晰鮮艷直讀性好。

3、電能計量脈沖發光二極管指示(紅)。

4、具有電源指示功能(綠)。

5、采用光電隔離的無源脈沖輸出接口，方便校表及脈沖數據采集。

6、采用高品質長壽命電子器件，寬負荷，過載能力強，高精度，低功耗，誤差曲線平直，長期工作不需調校。

7、良好的防潛動邏輯設計，當電壓回路加115%的參比電壓，電流回路無電流時，電能表無脈沖輸出。

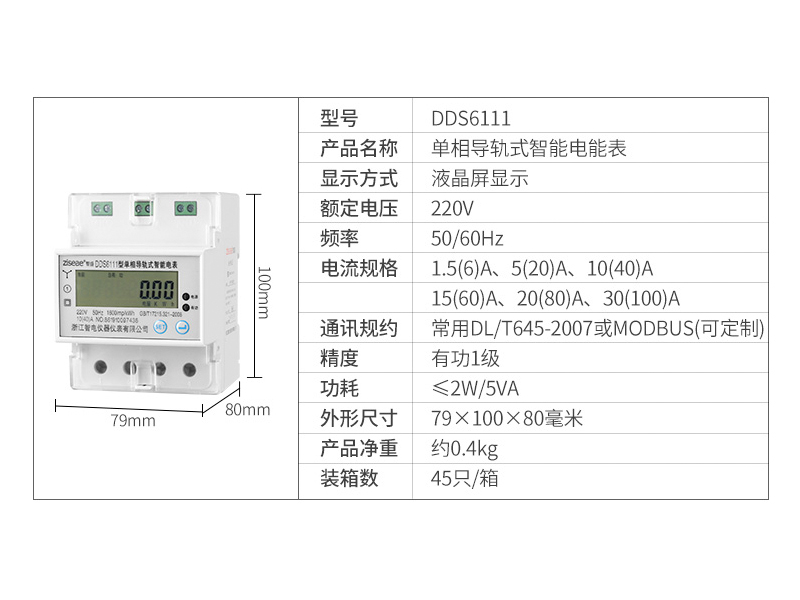

三、DDS6111-4（RS485)單相導軌式電能表的選型如下：

1、計量功能：電量，電流，電壓，功率、頻率等功能。

2、采用高品質計度器顯示累計電量(6+1位)，顯示清晰鮮艷直讀性好。

3、電能計量脈沖發光二極管指示(紅)。

4、采用光電隔離的無源脈沖輸出接口，方便校表及脈沖數據采集。

5、采用高品質長壽命電子器件，寬負荷，過載能力強，精度高，低功耗，誤差曲線平直，長期工作不需調校。

6、良好的防潛動邏輯設計，當電壓回路加115%的參比電壓，電流回路無電流時，電能表無脈沖輸出。

7、具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議支持DL/T645-2007或Modbus-RTU協議

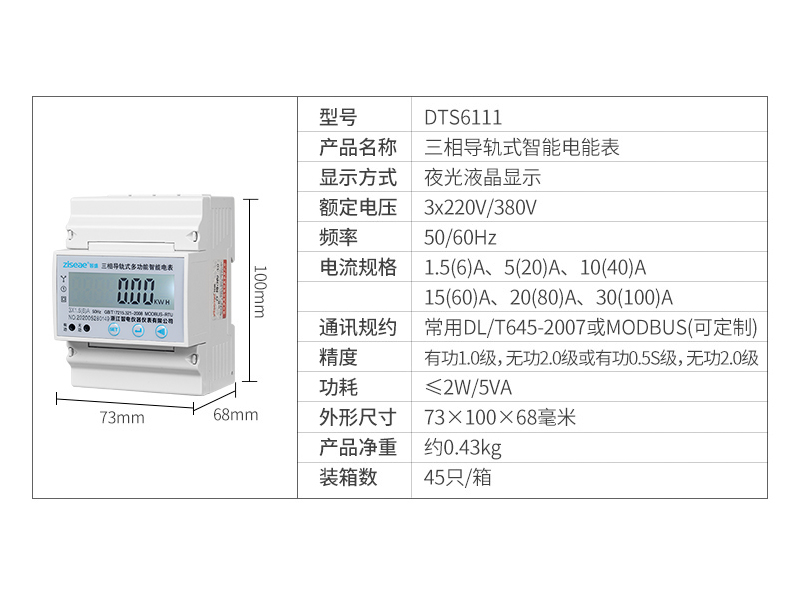

四、DTS6111-7(多功能）三相導軌式電能表的選型如下：

1.電能計量功能 ：計量有功電量、無功電量、電壓、電流、有功功率、無功功率、功率因素、電網頻率、視在功率等功能。

2.計量有功正反向電能，反向電能單獨計量

3.三相電源供電，一相或兩相斷電，計量準確度不受影響。三相電源斷電后，所有存儲數據不丟失，并能保持10年以上。

4.計量等級：有功0.5Ｓ級、無功2.0級

5.報警功能：缺相時報警指示燈滅。

6.通訊功能:具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議支持DL/T645-2007或Modbus-RTU協議

7.顯示功能 ：采用寬溫大液晶方式顯示各類信息；電能量顯示位數為6為整數，2為小數，具有參數自動輪顯功能。

五、DTS6111-7（RS485）三相導軌式電能表的選型如下：

1.電能計量功能 ：計量有功電量。

2.三相電源供電，一相或兩相斷電，計量準確度不受影響。三相電源斷電后，所有存儲數據不丟失，并能保持10年以上。

3.計量等級：有功1.0級

4.報警功能：缺相時報警指示燈滅。

5.通訊功能:具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議支持DL/T645-2007或Modbus-RTU協議

6.顯示功能 ：采用寬溫大液晶方式顯示各類信息；電能量顯示位數為6為整數，2為小數，具有參數自動輪顯功能。

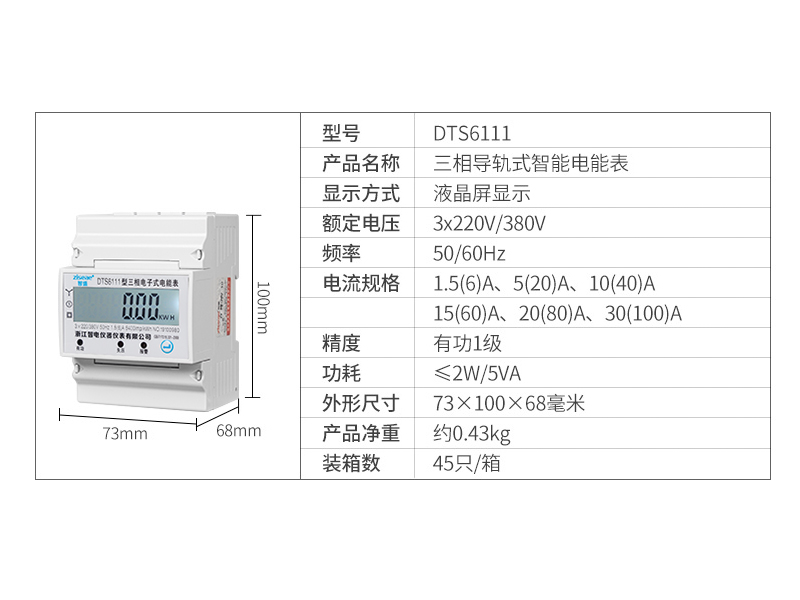

六、DTS6111-7三相導軌式電能表的選型如下：

1.電能計量功能 ：計量有功電量。

2.三相電源供電，一相或兩相斷電，計量準確度不受影響。三相電源斷電后，所有存儲數據不丟失，并能保持10年以上。

3.計量等級：有功1.0級

4.報警功能：缺相時報警指示燈滅。

5.顯示功能 ：采用寬溫大液晶方式顯示各類信息；電能量顯示位數為6為整數，2為小數，具有參數自動輪顯功能。

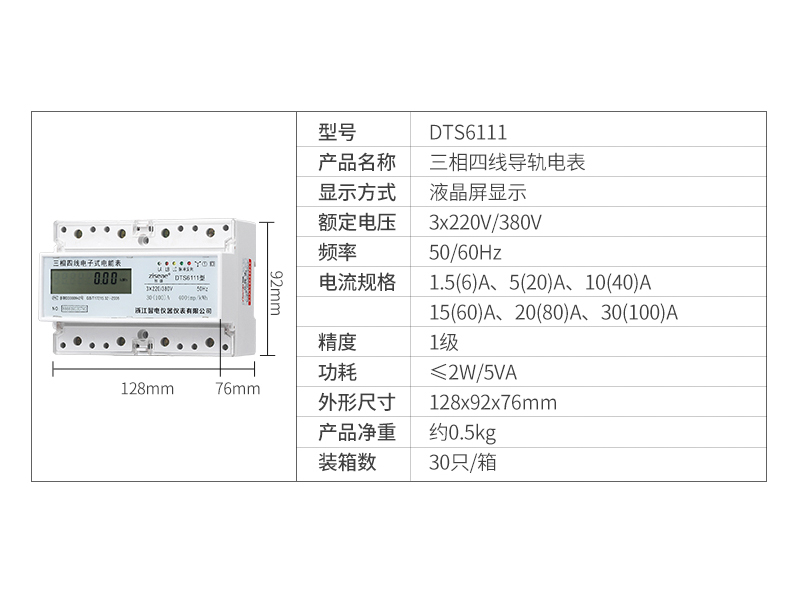

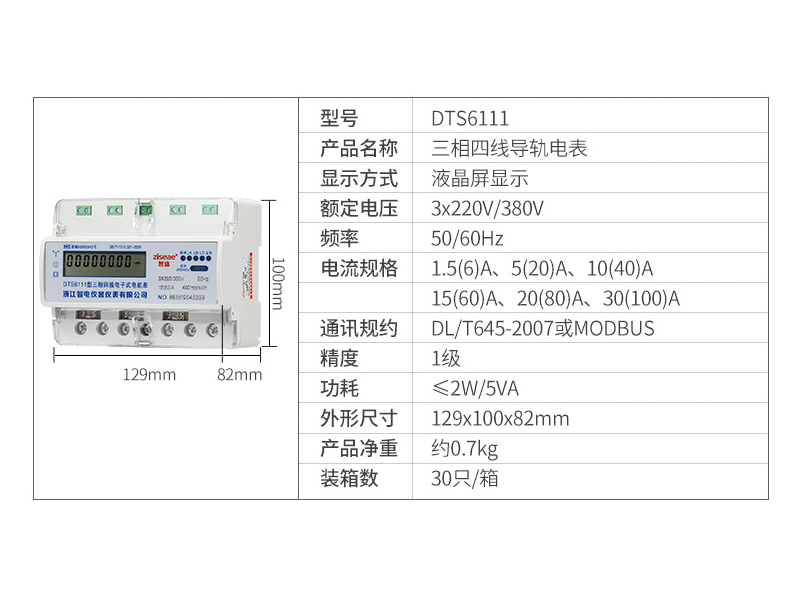

七、DTS6111-4三相導軌式電能表的選型如下：

1.電能計量功能 ：計量有功電量、電壓、電流、有功功率、功率因素、電網頻率等功能。

2.計量有功正反向電能，反向電能單獨計量

3.三相電源斷電后，所有存儲數據不丟失，并能保持10年以上。

4.計量等級：1級

5.顯示功能 ：采用寬溫大液晶方式顯示各類信息；電能量顯示位數為6為整數，2為小數，具有參數自動輪顯功能。

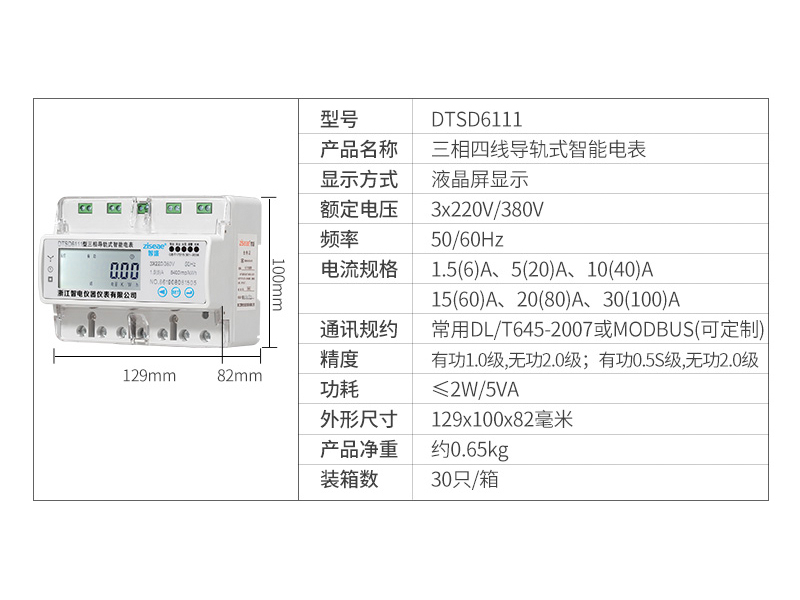

八、DTS6111-4（多功能）三相導軌式電能表的選型如下：

1.電能計量功能 ：計量有功電量、無功電量、電壓、電流、有功功率、無功功率、功率因素、電網頻率、視在功率等功能。

2.計量有功正反向電能，反向電能單獨計量

3.三相電源斷電后，所有存儲數據不丟失，并能保持10年以上。

4.計量等級：有功0.5Ｓ級、無功2.0級或有功1.0Ｓ級、無功2.0級

5.通訊功能:具有RS485通訊功能,可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議支持DL/T645-2007或Modbus-RTU協議

6.顯示功能 ：采用寬溫大液晶方式顯示各類信息；電能量顯示位數為6為整數，2為小數，具有參數自動輪顯功能。
